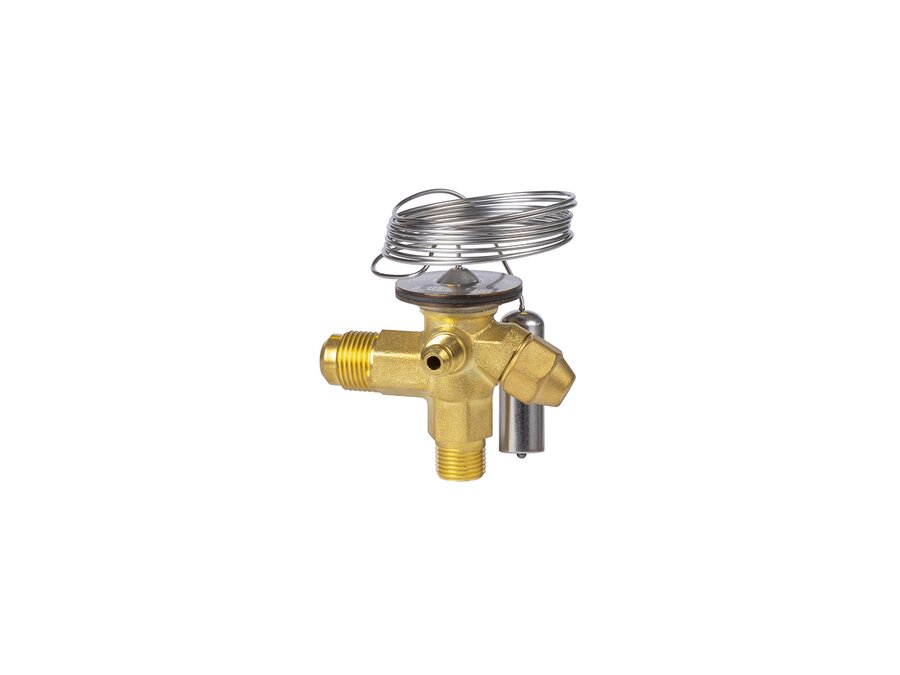

Zawór rozprężny RFKH03E, R404a, -40/10,1/2",zew.wyrów. Sanhua

Nr indeksu: 10201003802

SANHUA
Zawory rozprężne

Numer katalogowy: 10201003802

Producent: SANHUA

JM: SZT

Dostępność: W magazynie

Opis Dane techniczne Dokumentacja

Termostatyczne zawory rozprężne służą do zasilania parowników w układach z bezpośrednim odparowaniem czynnika, kontrolując wartość przegrzania na wylocie z parownika.
Typowe zastosowanie to komory chłodnicze, mroźnicze, meble chłodnicze oraz instalacje klimatyzacyjne i pompy ciepła.
Do współpracy z najczęściej stosowanymi czynnikami chłodniczymi z grupy HFC i mieszanin HFO/HFC: R134a, R404A, R407C, R507, R410A, R410F, R448A, R449A, R452A, R450A.
Maksymalne ciśnienie pracy 46 bar (4,6 MPa).

Zalecany montaż: głowicą zaworu skierowaną do góry (preferowany) przepływ zgodnie z oznaczeniami: A-wlot, B-wylot, C- wyrównanie ciśnienia.
Przyłącze wlotowe skręcane, kielichowe 3/8”.
Długość rurki kapilarnej: 1,5 m.
Przyłącze wylotowe skręcane, kielichowe 1/2"
Port wyrównawczy skręcany, kielichowy 1/4”.

Producent SANHUA

Czynnik chłodniczy Typ aplikacji Wydajność chłodnicza
R404A Chłodnia: temp. par. -5°C, temp. skrapl. +40°C 14,9 kW
R404A Chłodnia: temp. par. -10°C, temp. skrapl. +40°C 12,9 kW
R404A Mroźnia: temp. par. -25°C, temp. skrapl. +40°C 7,2 kW
R404A Mroźnia: temp. par. -30°C, temp. skrapl. +40°C 5,8 kW
R507A Chłodnia: temp. par. -5°C, temp. skrapl. +40°C 14,9 kW
R507A Chłodnia: temp. par. -10°C, temp. skrapl. +40°C 12,9 kW
R507A Mroźnia: temp. par. -25°C, temp. skrapl. +40°C 7,2 kW
R507A Mroźnia: temp. par. -30°C, temp. skrapl. +40°C 5,8 kW
Typ Nazwa Pobieranie
Karta katalogowa
Karta katalogowa Sanhua RFKH.pdf Pobieranie
dobor_RFKH.pdf Pobieranie
Katalog
Katalog Sanhua-2024-en-l18-pdf-1729067703.pdf Pobieranie
Instrukcja obsługi i montażu
Instrukcja montażu RFKH-r2405-1716890889.pdf Pobieranie
Deklaracja zgodności
Deklaracja Sanhua TXV-r2104-pdf-1635499422.pdf Dostępny po zalogowaniu
