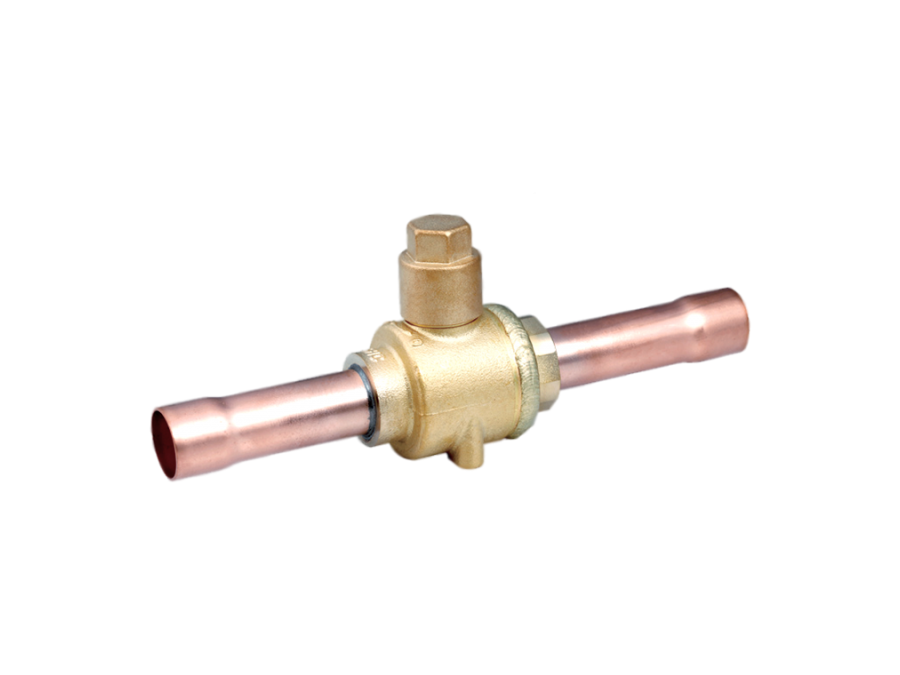

Zawór kulowy 10mm SBV03-019, lutowany Sanhua

Nr indeksu: 10150091802

SANHUA
Zawory odcinające

Numer katalogowy: 10150091802

Producent: SANHUA

JM: SZT

Dostępność: W magazynie

Opis Dane techniczne Dokumentacja

Zawory kulowe serii SBV są stosowane w instalacjach chłodniczych i klimatyzacyjnych do odcinania przepływu czynnika. Dostępne wersje z przyłączem pomiarowym lub bez.
Mogą być również używane jako zawory serwisowe przy próżniowaniu instalacji lub uzupełnianiu czynnika w układzie.

ZALETY:
- konstrukcja prosta, przelotowa, niski spadek ciśnienia - wysoka wydajność
- lutowany korpus zaworu i gniazdo gwarantujące wysoką niezawodność
- łatwa obsługa, 1/4 obrotu dla pełnego otwarcia/zamknięcia
- dwukierunkowy przepływ czynnika
- specjalne materiały uszczelniające zapobiegające wewnętrznym przeciekom.
Do współpracy z najczęściej stosowanymi czynnikami chłodniczymi z grup HFC, HFO i HC: R134a, R404A, R407C, R410A, R407F, R507, R290, R32, R1234ze, R1234yf, R448A/R449A, R452A, R450A.
Maksymalne ciśnienie pracy: 45 bar (4,5 MPa).

Producent SANHUA
Średnica 3/8"

Czynnik chłodniczy Typ aplikacji Wydajność chłodnicza
R290 (propan) Chłodnia: temp. par. -5°C, temp. skrapl. +40°C 9,5 kW
R290 (propan) Chłodnia: temp. par. -10°C, temp. skrapl. +40°C 9,45 kW
R290 (propan) Mroźnia: temp. par. -25°C, temp. skrapl. +40°C 8,7 kW
R290 (propan) Mroźnia: temp. par. -30°C, temp. skrapl. +40°C 8,5 kW
R32 Chłodnia: temp. par. -5°C, temp. skrapl. +40°C 12 kW
R32 Chłodnia: temp. par. -10°C, temp. skrapl. +40°C 11,9 kW
R32 Mroźnia: temp. par. -25°C, temp. skrapl. +40°C 11,4 kW
R32 Mroźnia: temp. par. -30°C, temp. skrapl. +40°C 11,2 kW
R134a Chłodnia: temp. par. -5°C, temp. skrapl. +40°C 8 kW
R134a Chłodnia: temp. par. -10°C, temp. skrapl. +40°C 7,8 kW
R134a Mroźnia: temp. par. -25°C, temp. skrapl. +40°C 7,1 kW
R134a Mroźnia: temp. par. -30°C, temp. skrapl. +40°C 7 kW
R404A Chłodnia: temp. par. -5°C, temp. skrapl. +40°C 5,75 kW
R404A Chłodnia: temp. par. -10°C, temp. skrapl. +40°C 5,6 kW
R404A Mroźnia: temp. par. -25°C, temp. skrapl. +40°C 5 kW
R404A Mroźnia: temp. par. -30°C, temp. skrapl. +40°C 4,95 kW
R407A Chłodnia: temp. par. -5°C, temp. skrapl. +40°C 7,3 kW
R407A Chłodnia: temp. par. -10°C, temp. skrapl. +40°C 7,25 kW
R407A Mroźnia: temp. par. -25°C, temp. skrapl. +40°C 7 kW
R407A Mroźnia: temp. par. -30°C, temp. skrapl. +40°C 6,8 kW
R407C Chłodnia: temp. par. -5°C, temp. skrapl. +40°C 8,3 kW
R407C Chłodnia: temp. par. -10°C, temp. skrapl. +40°C 8 kW
R407C Mroźnia: temp. par. -25°C, temp. skrapl. +40°C 7,6 kW
R407C Mroźnia: temp. par. -30°C, temp. skrapl. +40°C 7,5 kW
R407F Chłodnia: temp. par. -5°C, temp. skrapl. +40°C 8,3 kW
R407F Chłodnia: temp. par. -10°C, temp. skrapl. +40°C 8 kW
R407F Mroźnia: temp. par. -25°C, temp. skrapl. +40°C 7,6 kW
R407F Mroźnia: temp. par. -30°C, temp. skrapl. +40°C 7,5 kW
R410A Chłodnia: temp. par. -5°C, temp. skrapl. +40°C 8,3 kW
R410A Chłodnia: temp. par. -10°C, temp. skrapl. +40°C 8 kW
R410A Mroźnia: temp. par. -25°C, temp. skrapl. +40°C 7,7 kW
R410A Mroźnia: temp. par. -30°C, temp. skrapl. +40°C 7,65 kW
R448A Chłodnia: temp. par. -5°C, temp. skrapl. +40°C 7,6 kW
R448A Chłodnia: temp. par. -10°C, temp. skrapl. +40°C 7,45 kW
R448A Mroźnia: temp. par. -25°C, temp. skrapl. +40°C 7 kW
R448A Mroźnia: temp. par. -30°C, temp. skrapl. +40°C 6,8 kW
R449A Chłodnia: temp. par. -5°C, temp. skrapl. +40°C 7,4 kW
R449A Chłodnia: temp. par. -10°C, temp. skrapl. +40°C 7,3 kW
R449A Mroźnia: temp. par. -25°C, temp. skrapl. +40°C 7 kW
R449A Mroźnia: temp. par. -30°C, temp. skrapl. +40°C 6,8 kW
R450A Chłodnia: temp. par. -5°C, temp. skrapl. +40°C 7,5 kW
R450A Chłodnia: temp. par. -10°C, temp. skrapl. +40°C 7,4 kW
R450A Mroźnia: temp. par. -25°C, temp. skrapl. +40°C 6,8 kW
R450A Mroźnia: temp. par. -30°C, temp. skrapl. +40°C 6,5 kW
R452A Chłodnia: temp. par. -5°C, temp. skrapl. +40°C 5,6 kW
R452A Chłodnia: temp. par. -10°C, temp. skrapl. +40°C 5,5 kW
R452A Mroźnia: temp. par. -25°C, temp. skrapl. +40°C 5 kW
R452A Mroźnia: temp. par. -30°C, temp. skrapl. +40°C 4,95 kW
R455A Chłodnia: temp. par. -5°C, temp. skrapl. +40°C 7 kW
R455A Chłodnia: temp. par. -10°C, temp. skrapl. +40°C 6,85 kW
R455A Mroźnia: temp. par. -25°C, temp. skrapl. +40°C 6,2 kW
R455A Mroźnia: temp. par. -30°C, temp. skrapl. +40°C 6 kW
R513A Chłodnia: temp. par. -5°C, temp. skrapl. +40°C 6,5 kW
R513A Chłodnia: temp. par. -10°C, temp. skrapl. +40°C 6,5 kW
R513A Mroźnia: temp. par. -25°C, temp. skrapl. +40°C 6 kW
R513A Mroźnia: temp. par. -30°C, temp. skrapl. +40°C 5,85 kW
Typ Nazwa Pobieranie
Karta katalogowa
Karta katalogowa Sanhua SBV-en-r2410-1732178974.pdf Pobieranie
Katalog
Katalog Sanhua-2024-en-l18-pdf-1729067703.pdf Pobieranie
Instrukcja obsługi i montażu
Instrukcja montażu Sanhua SBV-r2410-ball-valve-rev-07-1729848643.pdf Pobieranie
Deklaracja zgodności
Deklaracja Sanhua EU-ped-ball-valves-202411-pdf-1732013128.pdf Dostępny po zalogowaniu
