Nr indeksu: 020B1023
Tłokowe zawory zwrotne NRV i NRVH są przeznaczone do instalacji w komercyjnych oraz w przemysłowych systemach chłodniczych i klimatyzacyjnych.
Są używane do kontroli jednokierunkowego przepływu aby zapobiec cofaniu się czynnika chłodniczego.
Hermetyczna konstrukcja dla wersji lutowanych minimalizuje ryzyko wycieku zewnętrznego.
Wbudowany tłok tłumiący, sprawia, że zawory są odpowiednie do instalacji w rurociągach, w których mogą wystąpić pulsacje, np. w linii tłocznej ze sprężarki.
Zawór zwrotny typu NRVH ma mocniejszą sprężynę i jest zalecany do stosowania w zespołach sprężarek pracujących równolegle, gdzie może występować wyższy poziom pulsacji i wibracji.
Zawory NRV/NRVH cechuje niski spadek ciśnienia podczas pracy a ponadwymiarowe połączenia zapewniają elastyczność użytkowania.

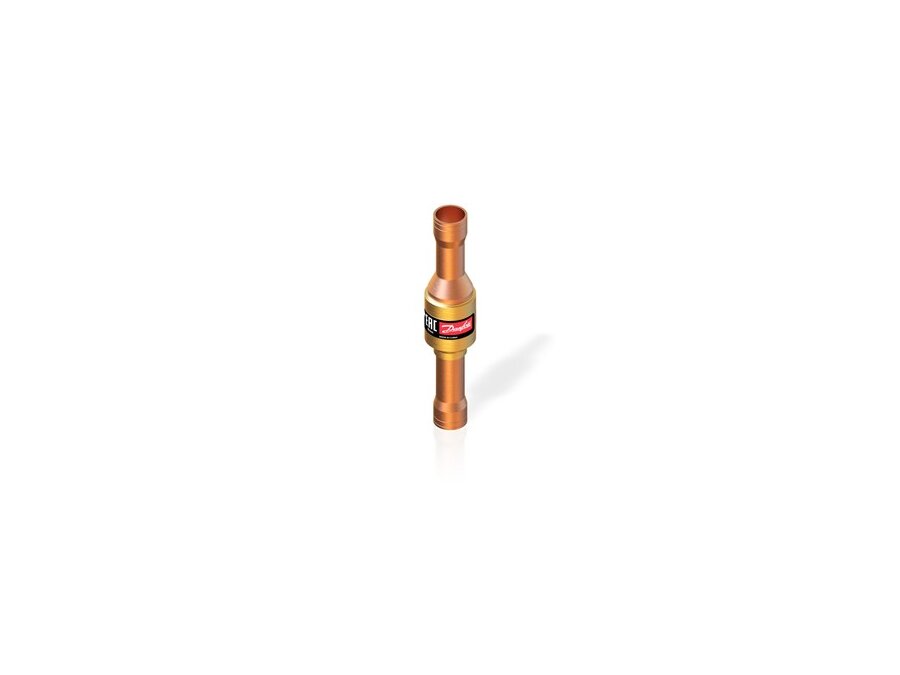

Zawór zwrotny, NRVH 19s,
Ciśnienie robocze, maks. [bar]: 49.0
Typ przyłącza wlotowego: Do lutowania, ODF, Rozmiar wlotu [mm]: 19.00,
Typ przyłącza wylotowego: Do lutowania, ODF, Rozmiar wylotu [mm]: 19.00,
Forma korpusu: Prosty.
| Producent | DANFOSS |
| Średnica | 18mm |
| Czynnik chłodniczy | Typ aplikacji | Wydajność chłodnicza |
|---|---|---|
| R134a | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 32,41 kW |
| R134a | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 32,22 kW |
| R134a | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 32,15 kW |
| R134a | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 31,96 kW |
| R404A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 40,14 kW |
| R404A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 38,98 kW |
| R404A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 35,22 kW |
| R404A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 33,98 kW |
| R407A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 46,25 kW |
| R407A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 45 kW |
| R407A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 41,12 kW |
| R407A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 40,23 kW |
| R407C | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 47,25 kW |
| R407C | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 46,12 kW |
| R407C | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 42,24 kW |
| R407C | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 41,16 kW |
| R407F | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 49,76 kW |
| R407F | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 48,89 kW |
| R407F | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 44,89 kW |
| R407F | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 43,55 kW |
| R448A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 47,25 kW |
| R448A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 46,06 kW |
| R448A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 42,14 kW |
| R448A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 41,22 kW |
| R449A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 46,77 kW |
| R449A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 45,56 kW |
| R449A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 41,62 kW |
| R449A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 40,12 kW |
| R450A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 44,38 kW |
| R450A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 43,22 kW |
| R450A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 38,96 kW |
| R450A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 38,15 kW |
| R452A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 40,77 kW |
| R452A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 39,15 kW |
| R452A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 36,23 kW |
| R452A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 36,87 kW |
| R455A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 46,75 kW |
| R455A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 45,55 kW |
| R455A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 41,23 kW |
| R455A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 40,44 kW |
| R513A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 33,65 kW |
| R513A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 33,65 kW |
| R513A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 33,65 kW |
| R513A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 33,65 kW |
