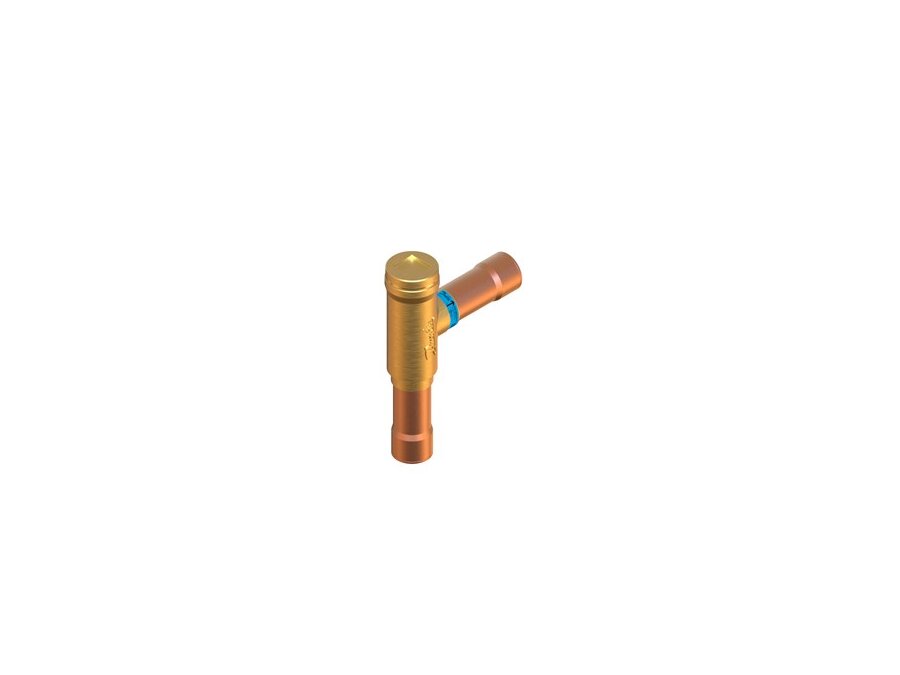

Zawór zwrotny Danfoss NRVH 35S, 35mm

Nr indeksu: 020-1034

DANFOSS
Zawory zwrotne

Numer katalogowy: 020-1034

Producent: DANFOSS

JM: SZT

Dostępność: W magazynie

Opis Dane techniczne Dokumentacja

Tłokowe zawory zwrotne NRV i NRVH są przeznaczone do instalacji w komercyjnych oraz w przemysłowych systemach chłodniczych i klimatyzacyjnych.
Są używane do kontroli jednokierunkowego przepływu aby zapobiec cofaniu się czynnika chłodniczego.
Hermetyczna konstrukcja dla wersji lutowanych minimalizuje ryzyko wycieku zewnętrznego.
Wbudowany tłok tłumiący, sprawia, że zawory są odpowiednie do instalacji w rurociągach, w których mogą wystąpić pulsacje, np. w linii tłocznej ze sprężarki.
Zawór zwrotny typu NRVH ma mocniejszą sprężynę i jest zalecany do stosowania w zespołach sprężarek pracujących równolegle, gdzie może występować wyższy poziom pulsacji i wibracji.
Zawory NRV/NRVH cechuje niski spadek ciśnienia podczas pracy a ponadwymiarowe połączenia zapewniają elastyczność użytkowania.

Zawór zwrotny, NRVH 35s,

Ciśnienie robocze, maks. [bar]: 46.0

Typ przyłącza wlotowego: Do lutowania, ODF, Rozmiar wlotu [mm]: 35.00,

Typ przyłącza wylotowego: Do lutowania, ODF, Rozmiar wylotu [mm]: 35.00,

Forma korpusu: Kątowy.

Producent DANFOSS
Średnica 35mm

Czynnik chłodniczy Typ aplikacji Wydajność chłodnicza
R134a Chłodnia: temp. par. -5°C, temp. skrapl. +40°C 142 kW
R134a Chłodnia: temp. par. -10°C, temp. skrapl. +40°C 142 kW
R134a Mroźnia: temp. par. -25°C, temp. skrapl. +40°C 142 kW
R134a Mroźnia: temp. par. -30°C, temp. skrapl. +40°C 142 kW
R404A Chłodnia: temp. par. -5°C, temp. skrapl. +40°C 181 kW
R404A Chłodnia: temp. par. -10°C, temp. skrapl. +40°C 175 kW
R404A Mroźnia: temp. par. -25°C, temp. skrapl. +40°C 158 kW
R404A Mroźnia: temp. par. -30°C, temp. skrapl. +40°C 152,5 kW
R407A Chłodnia: temp. par. -5°C, temp. skrapl. +40°C 206,5 kW
R407A Chłodnia: temp. par. -10°C, temp. skrapl. +40°C 200 kW
R407A Mroźnia: temp. par. -25°C, temp. skrapl. +40°C 183 kW
R407A Mroźnia: temp. par. -30°C, temp. skrapl. +40°C 178,5 kW
R407C Chłodnia: temp. par. -5°C, temp. skrapl. +40°C 207 kW
R407C Chłodnia: temp. par. -10°C, temp. skrapl. +40°C 205,5 kW
R407C Mroźnia: temp. par. -25°C, temp. skrapl. +40°C 190 kW
R407C Mroźnia: temp. par. -30°C, temp. skrapl. +40°C 184 kW
R407F Chłodnia: temp. par. -5°C, temp. skrapl. +40°C 222,5 kW
R407F Chłodnia: temp. par. -10°C, temp. skrapl. +40°C 216 kW
R407F Mroźnia: temp. par. -25°C, temp. skrapl. +40°C 200 kW
R407F Mroźnia: temp. par. -30°C, temp. skrapl. +40°C 195 kW
R448A Chłodnia: temp. par. -5°C, temp. skrapl. +40°C 212,5 kW
R448A Chłodnia: temp. par. -10°C, temp. skrapl. +40°C 205,5 kW
R448A Mroźnia: temp. par. -25°C, temp. skrapl. +40°C 187 kW
R448A Mroźnia: temp. par. -30°C, temp. skrapl. +40°C 182,5 kW
R449A Chłodnia: temp. par. -5°C, temp. skrapl. +40°C 210 kW
R449A Chłodnia: temp. par. -10°C, temp. skrapl. +40°C 202,5 kW
R449A Mroźnia: temp. par. -25°C, temp. skrapl. +40°C 186 kW
R449A Mroźnia: temp. par. -30°C, temp. skrapl. +40°C 180 kW
R450A Chłodnia: temp. par. -5°C, temp. skrapl. +40°C 150 kW
R450A Chłodnia: temp. par. -10°C, temp. skrapl. +40°C 148 kW
R450A Mroźnia: temp. par. -25°C, temp. skrapl. +40°C 133 kW
R450A Mroźnia: temp. par. -30°C, temp. skrapl. +40°C 130 kW
R452A Chłodnia: temp. par. -5°C, temp. skrapl. +40°C 185 kW
R452A Chłodnia: temp. par. -10°C, temp. skrapl. +40°C 189 kW
R452A Mroźnia: temp. par. -25°C, temp. skrapl. +40°C 162 kW
R452A Mroźnia: temp. par. -30°C, temp. skrapl. +40°C 155 kW
R513A Chłodnia: temp. par. -5°C, temp. skrapl. +40°C 155 kW
R513A Chłodnia: temp. par. -10°C, temp. skrapl. +40°C 155 kW
R513A Mroźnia: temp. par. -25°C, temp. skrapl. +40°C 155 kW
R513A Mroźnia: temp. par. -30°C, temp. skrapl. +40°C 155 kW
Typ Nazwa Pobieranie
Karta katalogowa
Karta katalogowa NRV_NRVH_AI150286435592en-000901.pdf Pobieranie
Instrukcja obsługi i montażu
Instrukcja montażu NRV_NRVH_AN306539100226en-000301.pdf Pobieranie
Deklaracja zgodności
Deklaracja Danfoss NRV_NRVH_ID365946676601-0401.pdf Pobieranie
