Nr indeksu: 020-1025
Tłokowe zawory zwrotne NRV i NRVH są przeznaczone do instalacji w komercyjnych oraz w przemysłowych systemach chłodniczych i klimatyzacyjnych.
Są używane do kontroli jednokierunkowego przepływu aby zapobiec cofaniu się czynnika chłodniczego.
Hermetyczna konstrukcja dla wersji lutowanych minimalizuje ryzyko wycieku zewnętrznego.
Wbudowany tłok tłumiący, sprawia, że zawory są odpowiednie do instalacji w rurociągach, w których mogą wystąpić pulsacje, np. w linii tłocznej ze sprężarki.
Zawór zwrotny typu NRVH ma mocniejszą sprężynę i jest zalecany do stosowania w zespołach sprężarek pracujących równolegle, gdzie może występować wyższy poziom pulsacji i wibracji.
Zawory NRV/NRVH cechuje niski spadek ciśnienia podczas pracy a ponadwymiarowe połączenia zapewniają elastyczność użytkowania.

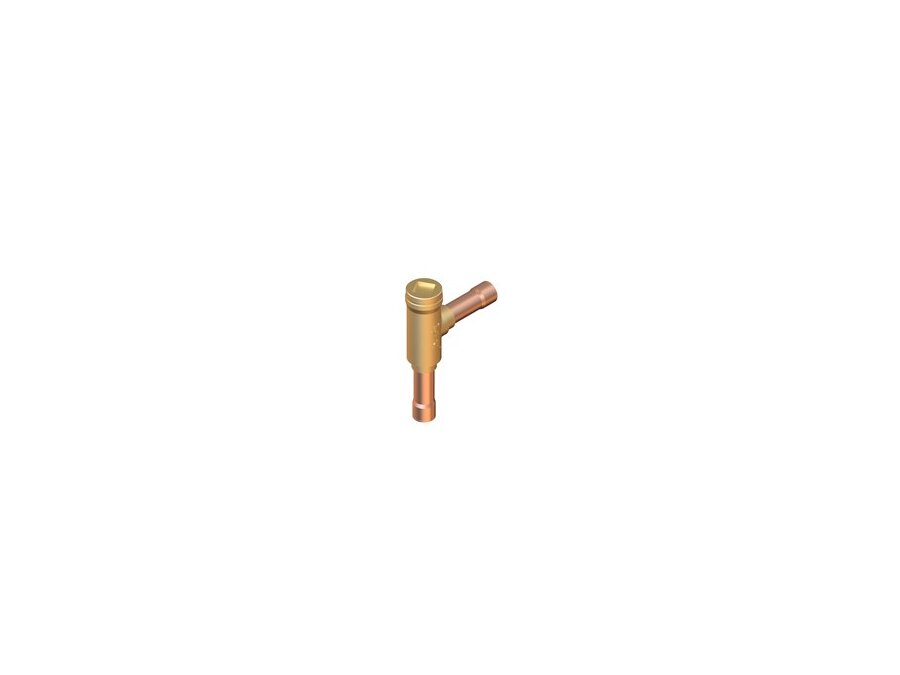

Zawór zwrotny, NRV 28s,
Ciśnienie robocze, maks. [bar]: 46.0,
Typ przyłącza wlotowego: Do lutowania, ODF, Rozmiar wlotu [mm]: 28.00,
Typ przyłącza wylotowego: Do lutowania, ODF, Rozmiar wylotu [mm]: 28.00,
Forma korpusu: Kątowy.
| Producent | DANFOSS |
| Średnica | 28mm |
| Czynnik chłodniczy | Typ aplikacji | Wydajność chłodnicza |
|---|---|---|
| R134a | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 62,26 kW |
| R134a | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 61,8 kW |
| R134a | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 56,57 kW |
| R134a | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 54,97 kW |
| R404A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 69,21 kW |
| R404A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 66,12 kW |
| R404A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 60,46 kW |
| R404A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 58,42 kW |
| R407A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 79,17 kW |
| R407A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 77,79 kW |
| R407A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 70,78 kW |
| R407A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 68,25 kW |
| R407C | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 80,76 kW |
| R407C | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 79,52 kW |
| R407C | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 72,68 kW |
| R407C | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 70,21 kW |
| R407F | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 85,42 kW |
| R407F | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 82,76 kW |
| R407F | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 76,77 kW |
| R407F | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 7 489 kW |
| R448A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 81,69 kW |
| R448A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 78,65 kW |
| R448A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 72,56 kW |
| R448A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 70,41 kW |
| R449A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 79,67 kW |
| R449A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 78,21 kW |
| R449A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 71,15 kW |
| R449A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 69,17 kW |
| R450A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 59 kW |
| R450A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 57,35 kW |
| R450A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 52,25 kW |
| R450A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 50 kW |
| R452A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 70,35 kW |
| R452A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 68,56 kW |
| R452A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 61,55 kW |
| R452A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 60 kW |
| R513A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 52,4 kW |
| R513A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 52,4 kW |
| R513A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 52,4 kW |
| R513A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 52,4 kW |
