Zestaw podłączeniowy do central wentylacyjnych Panasonic PAW-280PAH3M-1

Zestaw przyłączeniowy centrali wentylacyjnej 3,6 - 28,0 kW do jednostek PACi NX i PACi

Zestawy przyłączeniowe centrali wentylacyjnej AHU oferowane przez firmę Panasonic wyposażono w wiele opcji przyłączeniowych w taki sposób, że można je łatwo wbudowywać w istniejące układy.

Oprócz korzyści pod względem jakości powietrza w pomieszczeniach, systemy klimatyzacji zapewniają również oszczędność energii. Na przykład niekontrolowana wentylacja poprzez otwarcie okien prowadzi do dużej ucieczki ciepła na zewnątrz podczas sezonu grzewczego lub napływu ciepła z zewnątrz w trakcie sezonu chłodzenia. Natomiast połączenie odzysku ciepła z klimatyzacją może pozwolić na uzyskanie wysokiego poziomu komfortu przy jednoczesnym obniżeniu ogólnych kosztów operacyjnych związanych z eksploatacją samej klimatyzacji. Im większa powierzchnia, tym większe możliwości zmniejszenia zużycia energii.

Rozwiązania zakresu wentylacji dlaj jednostek zewnętrznych PACi NX i PACi: 3,6 do 28,0 kW:

• Trwała metalowa obudowa (IP66) umożliwia montaż zewnętrzny.
• Sterowanie zapotrzebowaniem sygnałem 0-10 V.
• Wbudowany sterownik CONEX w wersji z Bluetooth® (CZ-RTC6BL).
• Aplikacja Panasonic H&C Control przez Bluetooth®.
• Łatwa instalacja z BMS.

Opcje sterowania:

Konfiguracja sterowania nr 1:

• Proste sterowanie układem: kontrola rzeczywistej temperatury ssania w stosunku do nastawy.
• Sterowanie działa w taki sam sposób, jak we wszystkich jednostkach wewnętrznych.
• Sygnał do wentylatora wysyłany z płytki sterującej (np. sygnał wyłączenia podczas odszraniania).

Konfiguracja sterowania nr 2:

• Sterowanie układem sygnałem 0-10 V z zewnętrznego systemu BMS, który reguluje nastawę temperatury lub wydajności Zwiększa to wydajność układu dzięki możliwości regulacji wydajności, jak również podnosi komfort.
• Wszystkie sygnały standardowo.

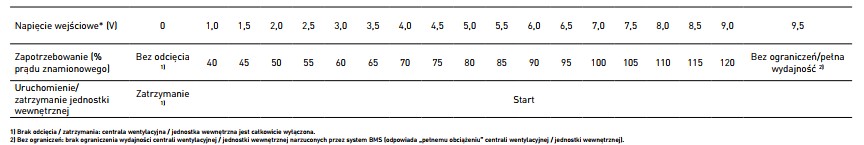

Sterowanie 0-10 V:

Dzięki sterowaniu zgodnie z zapotrzebowaniem sygnałem 0-10 V, wydajność jednostki zewnętrznej można regulować w 20 krokach:
