Nr indeksu: 10160033202

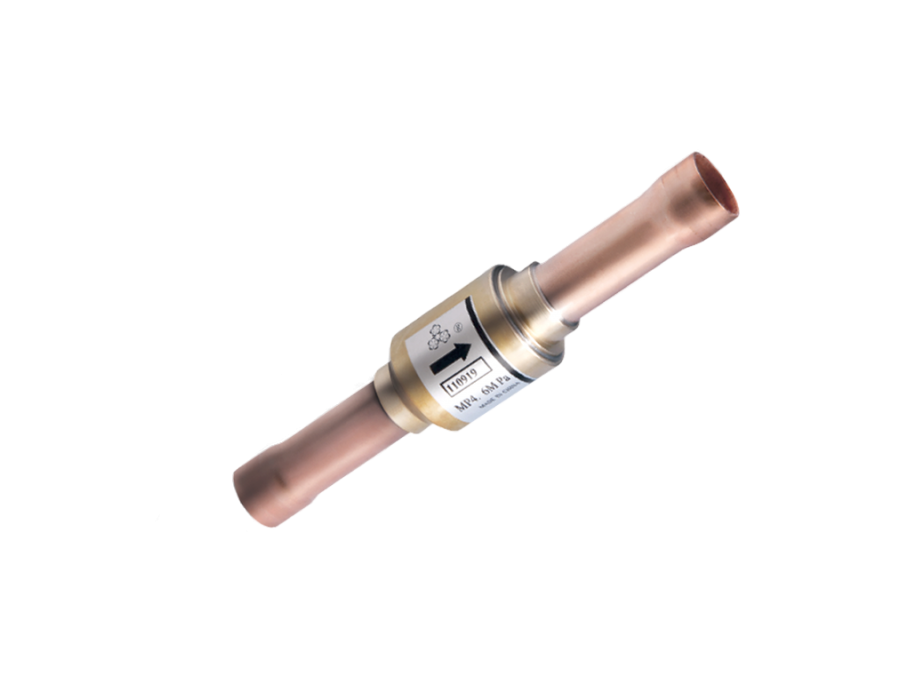

Zawory zwrotne serii YCVS przeznaczone do komercyjnych układów chłodniczych oraz do klimatyzacji, mają za zadanie zapobiegać cofaniu się czynnika w instalacji.
ZALETY:
Wbudowany układ tłumienia pozwala na stosowanie zaworów w rurociągach z pulsacją ciśnienia.
Dostępne w dwóch wersjach: prostej i kątowej - w kształcie litery L.
Dostępne specjalne wykonanie ze wzmocnioną sprężyną (seria YCVSH), przeznaczone szczególnie do montażu po stronie tłocznej sprężarek pracujących w układach jedno lub wielosprężarkowych.
Małe spadki ciśnienia podczas pracy.
Do współpracy z najczęściej stosowanymi czynnikami chłodniczymi z grup HFC, HFO i HC: R134a, R404A, R407C, R410A, R407F, R507, R290, R32, R1234yf, R448A/R449A, R452A, R450A oraz do R744.
Maksymalne ciśnienie pracy PS: 46 bar (4,6 MPa).
Montaż:
Kierunek przepływu zgodny ze strzałką
Zawór prosty: montaż w pozycji pionowej, przepływ do góry, dozwolony montaż w odchyleniu od osi pionowej.
Zawór kątowy: kierunek przepływu od dołu do góry.
| Producent | SANHUA |
| Średnica | 10mm |
| Czynnik chłodniczy | Typ aplikacji | Wydajność chłodnicza |
|---|---|---|
| R134a | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 10,8 kW |
| R134a | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 10,6 kW |
| R134a | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 9,75 kW |
| R134a | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 9,4 kW |
| R404A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 11,65 kW |
| R404A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 11,45 kW |
| R404A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 10,1 kW |
| R404A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 9,7 kW |
| R407A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 13,25 kW |
| R407A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 12,95 kW |
| R407A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 11,85 kW |
| R407A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 11,5 kW |
| R407C | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 13,55 kW |
| R407C | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 13,15 kW |
| R407C | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 12 kW |
| R407C | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 11,8 kW |
| R407F | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 14,3 kW |
| R407F | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 13,9 kW |
| R407F | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 12,85 kW |
| R407F | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 12,25 kW |
| R448A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 13,5 kW |
| R448A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 13,1 kW |
| R448A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 12 kW |
| R448A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 11,85 kW |
| R449A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 13,2 kW |
| R449A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 13 kW |
| R449A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 11,95 kW |
| R449A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 11,45 kW |
| R450A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 10 kW |
| R450A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 9,6 kW |
| R450A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 8,9 kW |
| R450A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 8,5 kW |
| R452A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 11,6 kW |
| R452A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 11,35 kW |
| R452A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 10,2 kW |
| R452A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 9,95 kW |
| R455A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 13,25 kW |
| R455A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 12,8 kW |
| R455A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 11,65 kW |
| R455A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 11,25 kW |
