Nr indeksu: 020-1033
Tłokowe zawory zwrotne NRV i NRVH są przeznaczone do instalacji w komercyjnych oraz w przemysłowych systemach chłodniczych i klimatyzacyjnych.
Są używane do kontroli jednokierunkowego przepływu aby zapobiec cofaniu się czynnika chłodniczego.
Hermetyczna konstrukcja dla wersji lutowanych minimalizuje ryzyko wycieku zewnętrznego.
Wbudowany tłok tłumiący, sprawia, że zawory są odpowiednie do instalacji w rurociągach, w których mogą wystąpić pulsacje, np. w linii tłocznej ze sprężarki.
Zawór zwrotny typu NRVH ma mocniejszą sprężynę i jest zalecany do stosowania w zespołach sprężarek pracujących równolegle, gdzie może występować wyższy poziom pulsacji i wibracji.
Zawory NRV/NRVH cechuje niski spadek ciśnienia podczas pracy a ponadwymiarowe połączenia zapewniają elastyczność użytkowania.

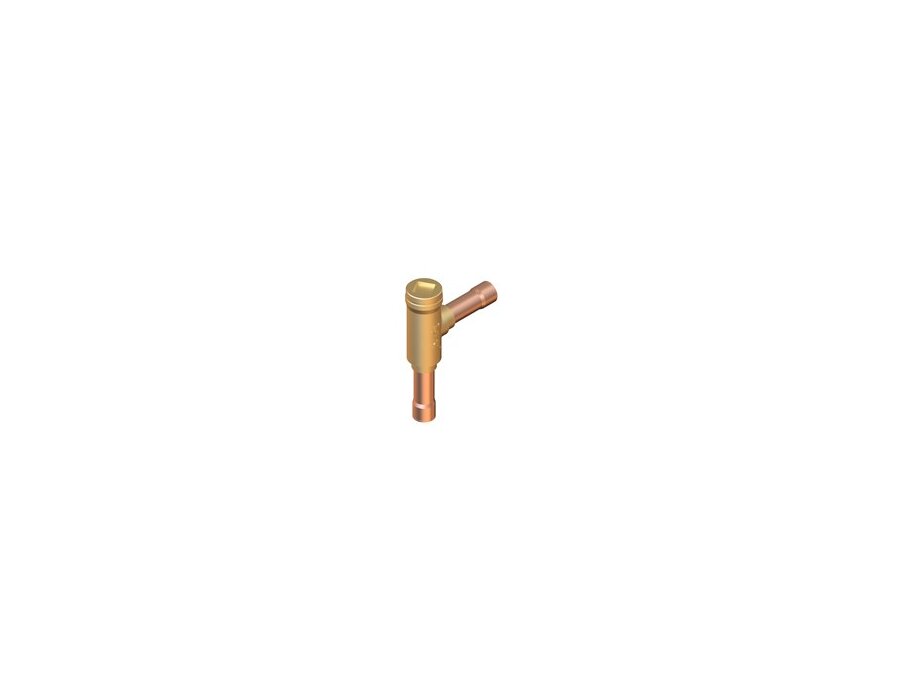

Zawór zwrotny, NRVH 28s,
Ciśnienie robocze, maks. [bar]: 46.0
Typ przyłącza wlotowego: Do lutowania, ODF, Rozmiar wlotu [mm]: 28.00,
Typ przyłącza wylotowego: Do lutowania, ODF, Rozmiar wylotu [mm]: 28.00,
Forma korpusu: Kątowy.
| Producent | DANFOSS |
| Średnica | 28mm |
| Czynnik chłodniczy | Typ aplikacji | Wydajność chłodnicza |
|---|---|---|
| R134a | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 94 kW |
| R134a | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 91,5 kW |
| R134a | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 83,5 kW |
| R134a | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 81 kW |
| R404A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 102,5 kW |
| R404A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 99,5 kW |
| R404A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 89,5 kW |
| R404A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 87 kW |
| R407A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 117,5 kW |
| R407A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 113,5 kW |
| R407A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 105 kW |
| R407A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 101,5 kW |
| R407C | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 120 kW |
| R407C | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 117 kW |
| R407C | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 107,5 kW |
| R407C | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 104,5 kW |
| R407F | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 127,5 kW |
| R407F | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 124 kW |
| R407F | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 114 kW |
| R407F | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 111 kW |
| R448A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 120 kW |
| R448A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 117 kW |
| R448A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 107 kW |
| R448A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 104 kW |
| R449A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 119 kW |
| R449A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 116 kW |
| R449A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 106 kW |
| R449A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 102,5 kW |
| R450A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 86 kW |
| R450A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 84 kW |
| R450A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 76 kW |
| R450A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 73,5 kW |
| R452A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 105 kW |
| R452A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 102 kW |
| R452A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 92 kW |
| R452A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 89 kW |
| R513A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 74,5 kW |
| R513A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 74,5 kW |
| R513A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 74,5 kW |
| R513A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 74,5 kW |
