Zawór zwrotny Danfoss NRVH 22S, 22mm

Nr indeksu: 020-1032

DANFOSS
Zawory zwrotne

Numer katalogowy: 020-1032

Producent: DANFOSS

JM: SZT

Dostępność: W magazynie

Opis Dane techniczne Dokumentacja

Tłokowe zawory zwrotne NRV i NRVH są przeznaczone do instalacji w komercyjnych oraz w przemysłowych systemach chłodniczych i klimatyzacyjnych.
Są używane do kontroli jednokierunkowego przepływu aby zapobiec cofaniu się czynnika chłodniczego.
Hermetyczna konstrukcja dla wersji lutowanych minimalizuje ryzyko wycieku zewnętrznego.
Wbudowany tłok tłumiący, sprawia, że zawory są odpowiednie do instalacji w rurociągach, w których mogą wystąpić pulsacje, np. w linii tłocznej ze sprężarki.
Zawór zwrotny typu NRVH ma mocniejszą sprężynę i jest zalecany do stosowania w zespołach sprężarek pracujących równolegle, gdzie może występować wyższy poziom pulsacji i wibracji.
Zawory NRV/NRVH cechuje niski spadek ciśnienia podczas pracy a ponadwymiarowe połączenia zapewniają elastyczność użytkowania.

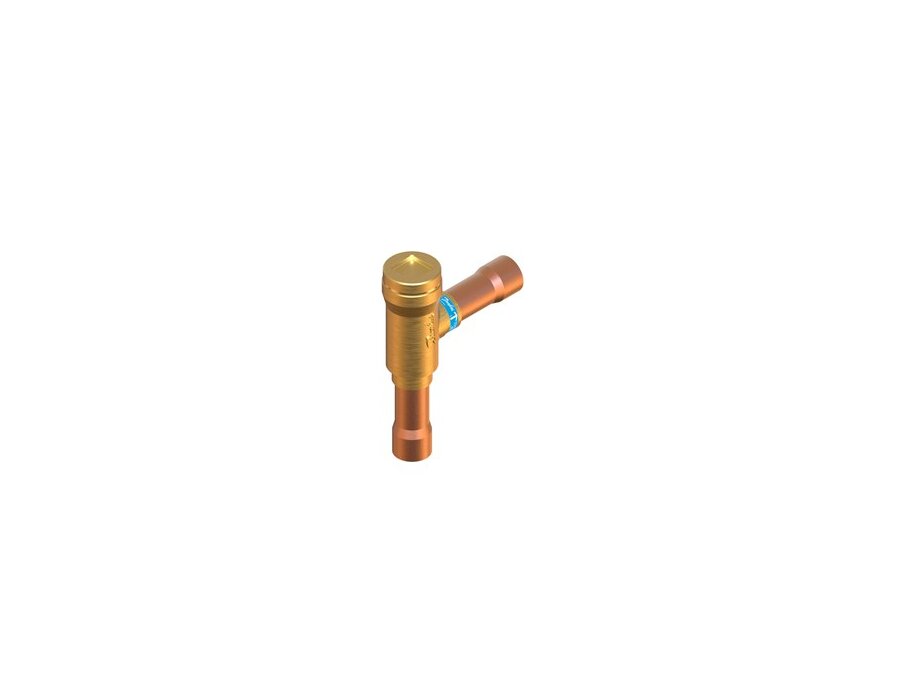

Zawór zwrotny, NRVH 22s,

Ciśnienie robocze, maks. [bar]: 46.0

Typ przyłącza wlotowego: Do lutowania, ODF, Rozmiar wlotu [mm]: 22.00,

Typ przyłącza wylotowego: Do lutowania, ODF, Rozmiar wylotu [mm]: 22.00,

Forma korpusu: Kątowy.

Producent DANFOSS
Średnica 22mm

Czynnik chłodniczy Typ aplikacji Wydajność chłodnicza
R134a Chłodnia: temp. par. -5°C, temp. skrapl. +40°C 49,5 kW
R134a Chłodnia: temp. par. -10°C, temp. skrapl. +40°C 49,5 kW
R134a Mroźnia: temp. par. -25°C, temp. skrapl. +40°C 48,5 kW
R134a Mroźnia: temp. par. -30°C, temp. skrapl. +40°C 48,5 kW
R404A Chłodnia: temp. par. -5°C, temp. skrapl. +40°C 53,21 kW
R404A Chłodnia: temp. par. -10°C, temp. skrapl. +40°C 52,93 kW
R404A Mroźnia: temp. par. -25°C, temp. skrapl. +40°C 52,37 kW
R404A Mroźnia: temp. par. -30°C, temp. skrapl. +40°C 51,87 kW
R407A Chłodnia: temp. par. -5°C, temp. skrapl. +40°C 60,75 kW
R407A Chłodnia: temp. par. -10°C, temp. skrapl. +40°C 58,7 kW
R407A Mroźnia: temp. par. -25°C, temp. skrapl. +40°C 54,25 kW
R407A Mroźnia: temp. par. -30°C, temp. skrapl. +40°C 52,4 kW
R407C Chłodnia: temp. par. -5°C, temp. skrapl. +40°C 62,47 kW
R407C Chłodnia: temp. par. -10°C, temp. skrapl. +40°C 60,45 kW
R407C Mroźnia: temp. par. -25°C, temp. skrapl. +40°C 55,4 kW
R407C Mroźnia: temp. par. -30°C, temp. skrapl. +40°C 53,55 kW
R407F Chłodnia: temp. par. -5°C, temp. skrapl. +40°C 65,15 kW
R407F Chłodnia: temp. par. -10°C, temp. skrapl. +40°C 63,75 kW
R407F Mroźnia: temp. par. -25°C, temp. skrapl. +40°C 58,85 kW
R407F Mroźnia: temp. par. -30°C, temp. skrapl. +40°C 57 kW
R448A Chłodnia: temp. par. -5°C, temp. skrapl. +40°C 61,9 kW
R448A Chłodnia: temp. par. -10°C, temp. skrapl. +40°C 60,6 kW
R448A Mroźnia: temp. par. -25°C, temp. skrapl. +40°C 55,2 kW
R448A Mroźnia: temp. par. -30°C, temp. skrapl. +40°C 53,55 kW
R449A Chłodnia: temp. par. -5°C, temp. skrapl. +40°C 61,1 kW
R449A Chłodnia: temp. par. -10°C, temp. skrapl. +40°C 60,5 kW
R449A Mroźnia: temp. par. -25°C, temp. skrapl. +40°C 54,9 kW
R449A Mroźnia: temp. par. -30°C, temp. skrapl. +40°C 53,1 kW
R450A Chłodnia: temp. par. -5°C, temp. skrapl. +40°C 44,5 kW
R450A Chłodnia: temp. par. -10°C, temp. skrapl. +40°C 43,2 kW
R450A Mroźnia: temp. par. -25°C, temp. skrapl. +40°C 39,3 kW
R450A Mroźnia: temp. par. -30°C, temp. skrapl. +40°C 37,8 kW
R452A Chłodnia: temp. par. -5°C, temp. skrapl. +40°C 54 kW
R452A Chłodnia: temp. par. -10°C, temp. skrapl. +40°C 52,1 kW
R452A Mroźnia: temp. par. -25°C, temp. skrapl. +40°C 47,5 kW
R452A Mroźnia: temp. par. -30°C, temp. skrapl. +40°C 46,4 kW
R513A Chłodnia: temp. par. -5°C, temp. skrapl. +40°C 38 kW
R513A Chłodnia: temp. par. -10°C, temp. skrapl. +40°C 38 kW
R513A Mroźnia: temp. par. -25°C, temp. skrapl. +40°C 38 kW
R513A Mroźnia: temp. par. -30°C, temp. skrapl. +40°C 38 kW
Typ Nazwa Pobieranie
Karta katalogowa
Karta katalogowa NRV_NRVH_AI150286435592en-000901.pdf Pobieranie
Instrukcja obsługi i montażu
Instrukcja montażu NRV_NRVH_AN306539100226en-000301.pdf Pobieranie
Deklaracja zgodności
Deklaracja Danfoss NRV_NRVH_ID365946676601-0401.pdf Pobieranie
