Nr indeksu: 020-1020
Tłokowe zawory zwrotne NRV i NRVH są przeznaczone do instalacji w komercyjnych oraz w przemysłowych systemach chłodniczych i klimatyzacyjnych.
Są używane do kontroli jednokierunkowego przepływu aby zapobiec cofaniu się czynnika chłodniczego.
Hermetyczna konstrukcja dla wersji lutowanych minimalizuje ryzyko wycieku zewnętrznego.
Wbudowany tłok tłumiący, sprawia, że zawory są odpowiednie do instalacji w rurociągach, w których mogą wystąpić pulsacje, np. w linii tłocznej ze sprężarki.
Zawór zwrotny typu NRVH ma mocniejszą sprężynę i jest zalecany do stosowania w zespołach sprężarek pracujących równolegle, gdzie może występować wyższy poziom pulsacji i wibracji.
Zawory NRV/NRVH cechuje niski spadek ciśnienia podczas pracy a ponadwymiarowe połączenia zapewniają elastyczność użytkowania.

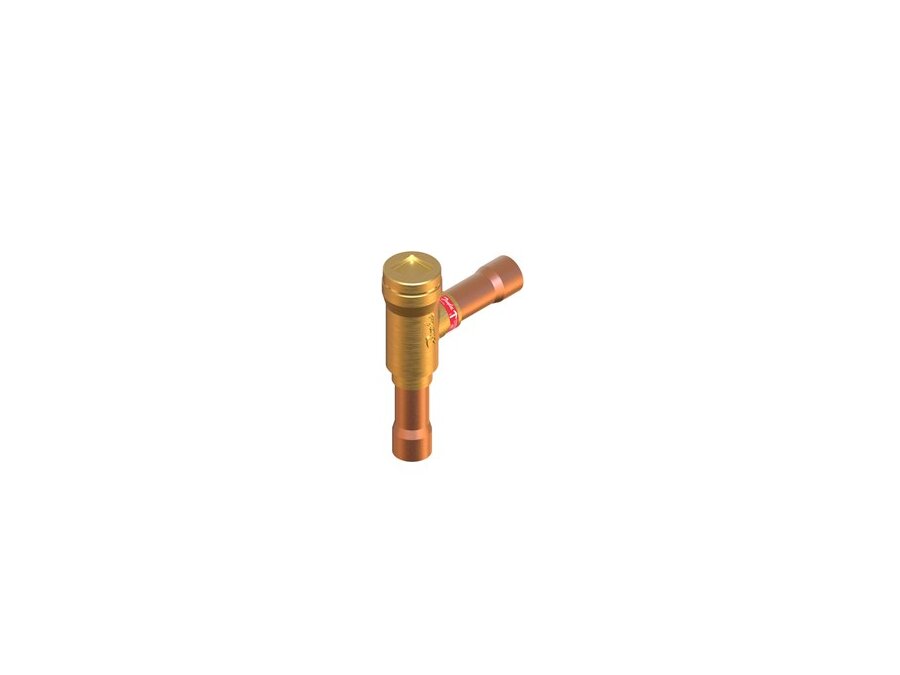

Zawór zwrotny, NRV 22s,
Ciśnienie robocze, maks. [bar]: 46.0
Typ przyłącza wlotowego: Do lutowania, ODF, Rozmiar wlotu [mm]: 22.00,
Typ przyłącza wylotowego: Do lutowania, ODF, Rozmiar wylotu [mm]: 22.00,
Forma korpusu: Kątowy.
| Producent | DANFOSS |
| Średnica | 22mm |
| Czynnik chłodniczy | Typ aplikacji | Wydajność chłodnicza |
|---|---|---|
| R134a | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 33 kW |
| R134a | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 31,5 kW |
| R134a | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 29,2 kW |
| R134a | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 28,3 kW |
| R404A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 35,5 kW |
| R404A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 34,2 kW |
| R404A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 31,2 kW |
| R404A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 30 kW |
| R407A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 41 kW |
| R407A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 40 kW |
| R407A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 36,5 kW |
| R407A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 35,2 kW |
| R407C | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 41,5 kW |
| R407C | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 40,6 kW |
| R407C | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 37,35 kW |
| R407C | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 37,1 kW |
| R407F | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 44 kW |
| R407F | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 42,95 kW |
| R407F | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 39,4 kW |
| R407F | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 38,2 kW |
| R448A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 44,5 kW |
| R448A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 41,6 kW |
| R448A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 37,15 kW |
| R448A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 36 kW |
| R449A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 41,2 kW |
| R449A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 40 kW |
| R449A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 36,78 kW |
| R449A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 36,26 kW |
| R450A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 30 kW |
| R450A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 29,35 kW |
| R450A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 26,63 kW |
| R450A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 25,67 kW |
| R452A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 36,3 kW |
| R452A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 35,15 kW |
| R452A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 32 kW |
| R452A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 30,96 kW |
| R513A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 29,6 kW |
| R513A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 29,6 kW |
| R513A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 29,6 kW |
| R513A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 29,6 kW |
