Nr indeksu: 020B1038
Tłokowe zawory zwrotne NRV i NRVH są przeznaczone do instalacji w komercyjnych oraz w przemysłowych systemach chłodniczych i klimatyzacyjnych.
Są używane do kontroli jednokierunkowego przepływu aby zapobiec cofaniu się czynnika chłodniczego.
Hermetyczna konstrukcja dla wersji lutowanych minimalizuje ryzyko wycieku zewnętrznego.
Wbudowany tłok tłumiący, sprawia, że zawory są odpowiednie do instalacji w rurociągach, w których mogą wystąpić pulsacje, np. w linii tłocznej ze sprężarki.
Zawór zwrotny typu NRVH ma mocniejszą sprężynę i jest zalecany do stosowania w zespołach sprężarek pracujących równolegle, gdzie może występować wyższy poziom pulsacji i wibracji.
Zawory NRV/NRVH cechuje niski spadek ciśnienia podczas pracy a ponadwymiarowe połączenia zapewniają elastyczność użytkowania.

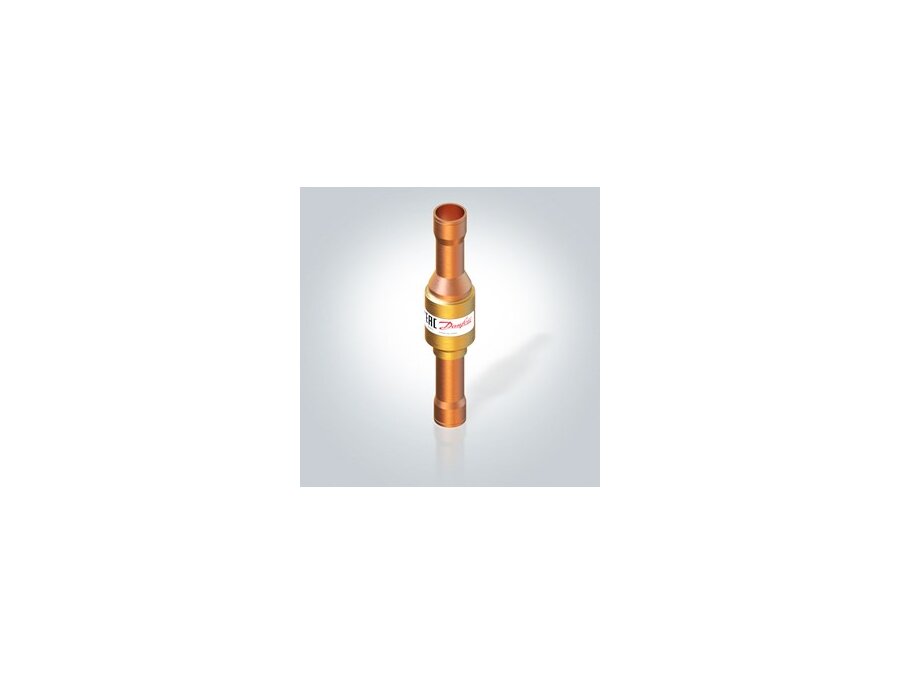

Zawór zwrotny, NRVH 16s,
Ciśnienie robocze, maks. [bar]: 49.0
Typ przyłącza wlotowego: Do lutowania, ODF, Rozmiar wlotu [mm]: 16.00,
Typ przyłącza wylotowego: Do lutowania, ODF, Rozmiar wylotu [mm]: 16.00,
Forma korpusu: Prosty.
| Producent | DANFOSS |
| Średnica | 16mm |
| Czynnik chłodniczy | Typ aplikacji | Wydajność chłodnicza |
|---|---|---|
| R134a | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 26 kW |
| R134a | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 25,3 kW |
| R134a | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 23 kW |
| R134a | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 22,4 kW |
| R404A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 28,5 kW |
| R404A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 27,65 kW |
| R404A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 25,9 kW |
| R404A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 23,95 kW |
| R407A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 32,8 kW |
| R407A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 31,85 kW |
| R407A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 30,1 kW |
| R407A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 28,1 kW |
| R407C | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 33,3 kW |
| R407C | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 32,6 kW |
| R407C | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 30 kW |
| R407C | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 28,95 kW |
| R407F | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 35 kW |
| R407F | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 33,2 kW |
| R407F | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 31,7 kW |
| R407F | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 30,75 kW |
| R448A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 33 kW |
| R448A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 32,2 kW |
| R448A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 29,3 kW |
| R448A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 28,8 kW |
| R449A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 33 kW |
| R449A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 32 kW |
| R449A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 29,4 kW |
| R449A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 28,5 kW |
| R450A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 23,8 kW |
| R450A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 23 kW |
| R450A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 21,15 kW |
| R450A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 20,25 kW |
| R452A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 29 kW |
| R452A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 28,1 kW |
| R452A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 25,6 kW |
| R452A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 24,55 kW |
| R455A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 32,98 kW |
| R455A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 31,86 kW |
| R455A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 29,25 kW |
| R455A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 27,15 kW |
| R513A | Chłodnia: temp. par. -5°C, temp. skrapl. +40°C | 24,32 kW |
| R513A | Chłodnia: temp. par. -10°C, temp. skrapl. +40°C | 24,32 kW |
| R513A | Mroźnia: temp. par. -25°C, temp. skrapl. +40°C | 24,32 kW |
| R513A | Mroźnia: temp. par. -30°C, temp. skrapl. +40°C | 24,32 kW |
